Kompletni katalog
ES serije

Šest modela frekventnih regulatora u tri kategorije — od malih pumpi do industrijskih dizalica. Sve specifikacije, dimenzije i primene na jednom mestu.

6Modela
0.4 – 1.400 kWRaspon snaga
220 – 690VNaponske klase
01Kategorija

Kompaktni — male snage do 4 kW

Za primene gde prostor ili jednofazna mreža ograničavaju izbor. Jedan model, kompletno opremljen iz kutije.

ES355 frekventni regulator
ES355 / ES355L
Nano kompaktni regulator
Jedini model koji radi na jednofaznom 220V. Kočni otpornik i C3 EMC filter ugrađeni standardno.
0.4 – 4.0 kW 220V 1φ / 380V 3φ C3 EMC filter Kočni otpornik STO · CE Modbus RTU
Izlazna frekvencija0 – 500 Hz
RegulacijaV/F · SVC open-loop
Preopterećenje150% / 60s · 180% / 3s
I/O6 DI · 2 AI · 2 relay
Frame F0:82 × 176 × 131 mm
Masa:1.2 – 1.5 kg
IP:IP20
Zatražite ponudu
02Kategorija

Opštenamenski — industrija 0.75–630 kW

Tri modela za standardne industrijske primene: pumpe, ventilatore, konvejere, mešače. Od ekonomične serije do flagship modela sa Profinet/EtherCAT.

ES560 frekventni regulator
ES560 / ES560L
Industrijski opštenamenski
Najveći opseg snaga u seriji — do 630 kW. Ugrađen DC reaktor od 15 kW naviše štiti mrežu od harmonika. 380V i 690V varijanta.
5.5 – 630 kW 380V / 690V DC reaktor ugrađen ≥15kW STO · CE SVC open-loop Modbus RTU
Izlazna frekvencija0 – 600 Hz
RegulacijaV/F · SVC open-loop
Preopterećenje150% / 60s · 180% / 3s
I/O8 DI · 2 AI · 3 relay
Kućišta:F1 (140×290) do F9 (1000×1450)
Masa:3.5 – 420 kg
Zatražite ponudu
Sve dimenzije ES560 po veličini kućišta (380V)
FrameSnagaŠ × V × D (mm)Masa
F15.5–11 kW140 × 290 × 1763.5 kg
F215–22 kW200 × 385 × 1957.5 kg
F330–45 kW260 × 490 × 23015 kg
F455–90 kW310 × 600 × 27032 kg
F5110–160 kW420 × 700 × 31060 kg
F6200–250 kW530 × 880 × 360110 kg
F7315–400 kW680 × 1060 × 400190 kg
F8500 kW800 × 1250 × 450280 kg
F9630 kW1000 × 1450 × 500420 kg
★ Najpopularniji
ES580 frekventni regulator
ES580 / ES580L
Flagship — višenamenski
Jedini VFD koji pokriva sve naponske klase 220–690V. FOC zatvorena petlja, Profinet, EtherCAT, izlaz do 1000 Hz. Devet veličina kućišta, isti softver.
0.75 – 560 kW 220V / 380V / 690V SVC + FOC Profinet · EtherCAT 0 – 1000 Hz STO · CE · UL 9 frame-ova
Izlazna frekvencija0 – 1000 Hz
RegulacijaV/F · SVC · FOC (enkoder)
MotoriAsinhroni · PMSM · IPM
I/O9 DI · 3 DO · 2 AI · 2 AO · 3 relay
Industrijski EthernetProfinet · EtherCAT · Profibus
Preopterećenje150% / 60s · 180% / 3s
Kućišta:F1 (140×290) do F9 (800×1250)
Masa:3.2 – 270 kg
IP:IP20 · IP55 (F1–F4)
Zatražite ponudu Konfigurator →
Sve dimenzije ES580 po veličini kućišta (380V)
FrameSnagaŠ × V × D (mm)Masa
F10.75–4.0 kW140 × 290 × 1763.2 kg
F25.5–11 kW200 × 385 × 1956.8 kg
F2A15–22 kW200 × 385 × 2409.5 kg
F330–45 kW260 × 490 × 23014 kg
F455–90 kW310 × 600 × 27030 kg
F5110–160 kW420 × 700 × 31058 kg
F6200–250 kW530 × 880 × 360105 kg
F7315–400 kW680 × 1060 × 400185 kg
F8/F9450–560 kW800 × 1250 × 450270 kg
ES610 frekventni regulator
ES610 · Thinker 2023
Nova platforma — auto-parametrisanje
Potpuno nova arhitektura (nije ES580 upgrade). Motor sam izmeri i podesi parametre pri prvom puštanju. Idealan za modernizaciju postrojenja bez dokumentacije.
Thinker platforma 2023 Auto-parametrisanje motora STO · CE SVC 0 – 600 Hz Modbus RTU
Napon380–480V trofazni
RegulacijaV/F · SVC open/closed loop
Ključna razlika vs ES580Auto-tuning DA, Profinet/FOC NE
Preopterećenje150% / 60s · 180% / 3s
Zatražite ponudu
03Kategorija

Specijalizovani — servo, CNC, teška industrija

Za primene sa zahtevima preciznog pozicioniranja ili ekstremnih preopterećenja. Servo osi bez pojačivača, dizalice pod punim teretom, snage do 1.400 kW.

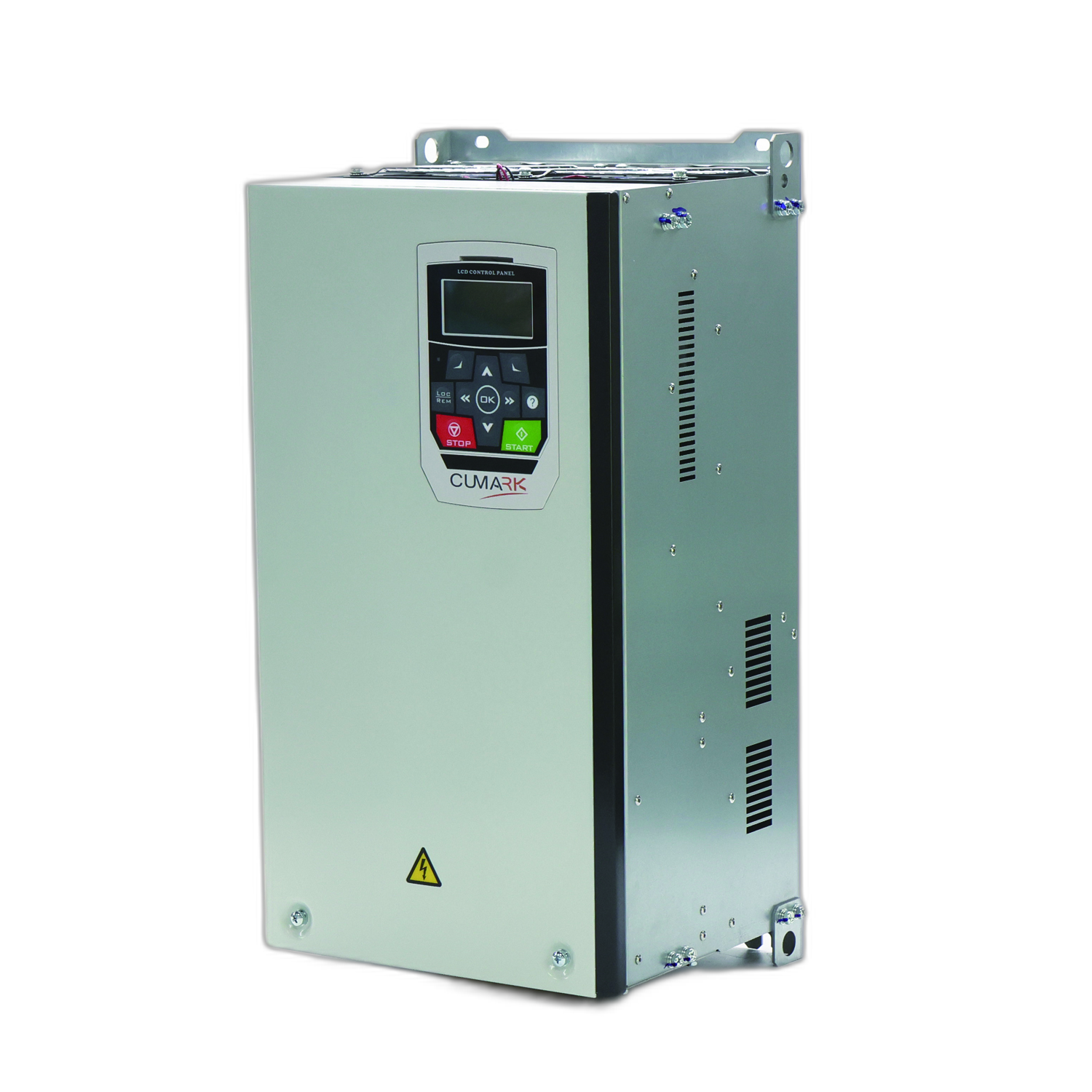

ES710S frekventni regulator
ES710 / ES710S · Thinker 2023
Servo pozicioniranje ugrađeno
Jedini model sa servo pozicioniranjem bez eksternog servo pojačivača. ES710S zamenjuje kombinaciju VFD + servo drive — manje mesto u ormaru, niži troškovi.
Thinker platforma 2023 Servo pozicioniranje FOC + enkoder Do 1000 Hz 200% / 3s servo CNC · Servo osi
Napon380–480V trofazni
RegulacijaV/F · SVC · FOC zatvorena
Servo (ES710S)Ugrađeno — bez eksternog pojačivača
EnkoderABZ incremental · sin/cos
KomunikacijaModbus · CANopen · EtherCAT (opc.)
Ušteda ormara30–40% manja veličina
Zatražite ponudu
ES850 frekventni regulator
ES850 / ES850L / ES850S
Heavy Duty — do 1.400 kW
200% preopterećenja momenta na 3 sekunde — za dizalice i prese koje se pokreću pod punim teretom. ES850S za servo, ES850L za 690V mreže.
do 1.400 kW do 690V 200% / 3s Heavy Duty FOC zatvorena petlja Servo opcija ES850S STO · CE
Izlazna frekvencija0 – 600 Hz
RegulacijaV/F · SVC · FOC zatvorena
Heavy Duty preter.200% / 3s · 180% / 10s
EnkoderABZ · Resolver · sin/cos
KomunikacijaModbus · Profinet · EtherCAT
PrimeneDizalice · kranovi · prese · rudarstvo
18–55 kW:310×600×270
75–160 kW:420×700×310
200–315 kW:680×1060×400
400–630 kW:800×1250×450
800+ kW:1000×1800×600+
Zatražite tehničku ponudu
Sve dimenzije ES850 po opsegu snaga (380V)
SnagaŠ × V × D (mm)MasaVarijanta
18.5–55 kW310 × 600 × 27030–55 kgES850 / ES850S
75–160 kW420 × 700 × 31060–100 kgES850 / ES850S
200–315 kW680 × 1060 × 400190–250 kgES850 / ES850L
400–630 kW800 × 1250 × 450300–450 kgES850 / ES850L
800–1000 kW1000 × 1800 × 600650–900 kgES850L
1200–1400 kW1200 × 2000 × 7001100–1400 kgES850L
